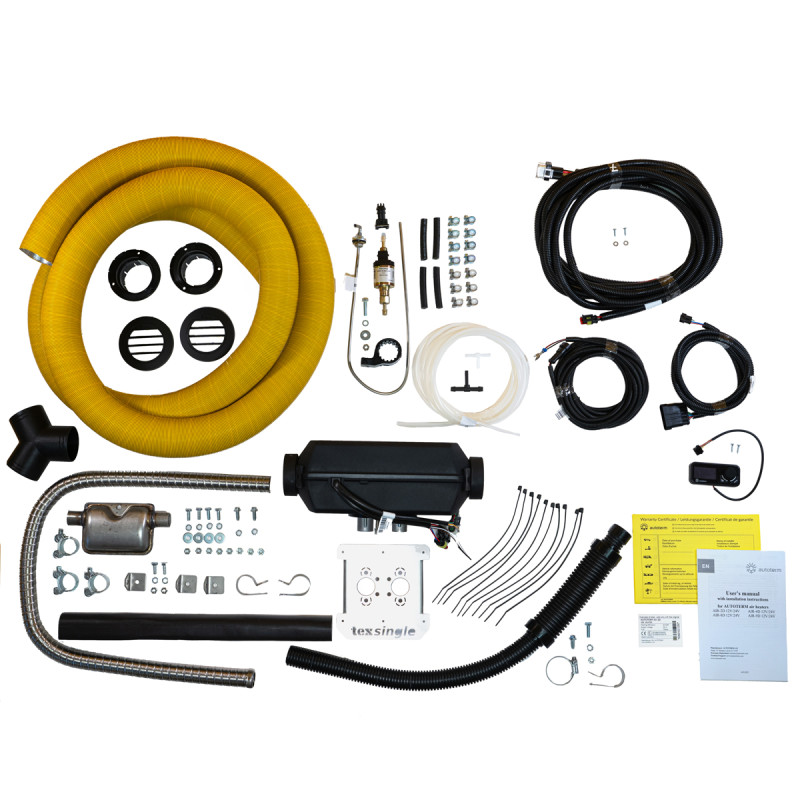

Das 99% Kit besteht aus folgenden Teilen:
- Unsere Bestseller Diesel Standheizung: Autoterm Air 2D mit 2 kW Heizleistung und Höhenkit. Für Fahrzeuge mit 12V.
Technische Daten Autoterm Air 2D Ural (ehem. Planar 2D):
- Betriebsspannung: 12V
- Heizleistung: 0,8 kW (min), 2 kW (max)
- Luftvolumenstrom: 34 m³/h (min), 86 m³/h (max)
- Kraftstoffverbrauch: 0,10 l/h (min), 0,24 l/h (max)
- Leistungsaufnahme: 10W (min), 29W (max)
- Warmluftverrohrung 60mm System
Enthalten ist auch der komplette Einbausatz der Heizung:
- Heizgerät 12V
- geräuscharme Autoterm-Kraftstoffpumpe, "Extra Leise"
- Abgasschalldämpfer aus Edelstahl (17 x 9 x 5cm)
- Gummihalter Dosierpumpe
- Kabelbaum Dosierpumpe
- Kabelbaum Heizgerät
- Ansaugluftschlauch mit integriertem Schalldämpfer
- Hitzeschutzschlauch
- Endstück Abgasrohr + Schelle
- Tankansaugrohr
- 5.5 m Kraftstoffleitung
- Kraftstoffleitungsverbinder
- 1 m Abgaswellrohr Metall
- Schrauben, Muttern, Schellen, Schrumpfschlauch, Kabelbinder
- Bedienungsanleitung
Weiterhin enthalten:
Bedienteil
Autoterm Heizungen können über unterschiedliche Bedienteile gesteuert werden. Bitte wähle bei Deiner Bestellung einfach das gewünschte Bedienteil aus.
Die Kabellänge zum Bedienteil im herstellerseitigen Lieferumfang ist 1,80m. Verschiedene längere Austauschkabel oder Verlängerungskabel sind optional erhältlich und bei uns in der Shopkategorie Zubehör Standheizung zu finden.
Simple Control Panel (ehem. PU-5): Ein einfaches Bedienteil mit Drehregler. Es steuert die Heizung über Leistungsstufen. Ein separat zu bestellender Temperatursensor kann angeschlossen werden, dann ist eine Regelung über die Raumtemperatur mit dem Simple Control möglich. Sonst regelt das Simple Control im Leistungsmodus.
OLED Control Panel (ehem. PU-27): Das digitale Bedienteil mit OLED Display hat einen integrierten Temperatursensor (Kabellänge 1,8 m), es kann aber auch ein externer Temperaturfühler angeschlossen werden, wenn das Bedienteil an ungeeigneter Stelle (z. B. in einem Schrank) montiert ist. Eine Steuerung über eine fest eingestellte Leistungsstufe ist ebenfalls möglich. Das Gerät verfügt über eine Timerfunktion. Menüführung in Englisch und Russisch.
Comfort Control: Das neue, verbesserte Bedienteil für die Autoterm / Planar Standheizung. Mit drei frei einstellbaren Timern für beliebige Wochentage, erweiterten Heiz-Modi (inkl. Thermostat-Modus), Spannungsüberwachung uvm. Multifunktions-Drehrad mit angenehm griffiger Gummibeschichtung und OLED-Display. Kleinere Einbaumaße, komfortablere Nutzung, schickeres Design.
Einbauflansch
Unser Einbau-Edelstahlflansch, der die Montage der Heizung einfach, elegant und sexy macht. Entwickelt in unserem eigenen Haus und ein patentiertes tigerexped-Design!
Das Schneiden eines rechteckigen Lochs (9 cm x 13 cm) im Fahrzeugboden reicht aus, um die Heizung eben und thermisch entkoppelt zu montieren. Dann kann der tigerexped-Einbauflansch verklebt oder verschraubt werden (bitte kein Silikon, sondern eine PUR-Dichtmasse verwenden).
Die Größe des Flanschs kannst Du auswählen: Für Böden bis 48 mm (reicht für die meisten Vans aus) oder für 83 mm Bodenstärke (in der Regel für Kabinen oder hohe Dämmung und Bodenplatten). Der Flansch sollte min. 5 mm länger gewählt werden, als der Boden stark ist (für die Dichtfuge).
T-Stücke für die Kraftstoffversorgung
2 verschiedene T-Stücke (8 x 8 x 5,3 mm und 5,3 x 5,3 x 5,3 mm). Für den Fall, dass z.B. ein Zuheizer vorhanden ist und die Treibstoffentnahme via T-Stück einfach möglich ist. Ins Kraftstoffsystem des Fahrzeuges einzugreifen empfehlen wir ausdrücklich nur dann, wenn man dieses gut genug kennt und sicher sein kann, dass sowohl Fahrzeug wie auch Heizung damit funktionieren.
Andernfalls befindet sich im Heizungsset auch ein Diesel-Entnahmerohr für den Dieseltank des Fahrzeugs, so dass Du den Kraftstoff direkt aus dem Tank entnehmen kannst.
Achtung Kraftstoffschlauch:
Im Lieferumfang ist Kraftstoffschlauch als Leitungsverbinder enthalten. Die enthaltene Länge ist in der Regel völlig ausreichend (evtl. Stücke kürzen/teilen). Solltest Du wider Erwarten nicht damit auskommen, kannst Du den Schlauch unter Artikelnummer 35612 als Meterware nachbestellen.
Warmluftrohr
Im Set enthalten sind auch bereits 3 Meter 60 mm Warmluftrohr. In 99% der Fälle ist das ein gut bemessener Bedarf.
Warmluftauslässe / -verteilung
Ein passendes Y-Stück und 2 Ausströmer 60 mm, drehbar, so dass Du selber entscheiden kannst, wo Du die beiden Luftauslässe montieren möchtest.
E-Prüfzeichen
Alle Autoterm Heizungen verfügen über ein E-Prüfzeichen (e2). Sie können somit eintragungsfrei verbaut werden, eine Vorführung oder Abnahme durch den TÜV ist nicht notwendig. Das Prüfzeichen ist auf der Heizung selbst zu finden. Mit der Autoterm Air kommt ein Duplikat des auf der Heizung befindlichen Stickers, zur Anbringung an einer besser zugänglichen Stelle, falls die Heizung versteckt verbaut ist.
